삼성전자, '세이프 포럼 2026' 개최… AI 반도체 생태계 지속 확대

삼성전자가 파운드리 생태계 협력 프로그램을 앞세워 인공지능(AI) 반도체 고객 지원과 국내 시스템반도체 협력 기반을 넓힌다. 차세대 2나노 공정과 설계·공정 최적화 전략을 제시하며 AI 반도체 수요 대응력을 높이겠다는 구상이다.

삼성전자는 1일 서울 서초사옥에서 ‘세이프(SAFE) 포럼 2026’을 열고 AI 반도체 생태계 협력 확대 방안과 차세대 파운드리 기술 전략을 공개했다.

삼성전자는 반도체 기술과 인공지능이 융합되는 시대에 SAFE를 중심으로 고객·파트너사와의 협력을 강화하고 AI 반도체 생태계의 핵심 허브로 자리매김해 나가겠다는 비전을 제시했다.

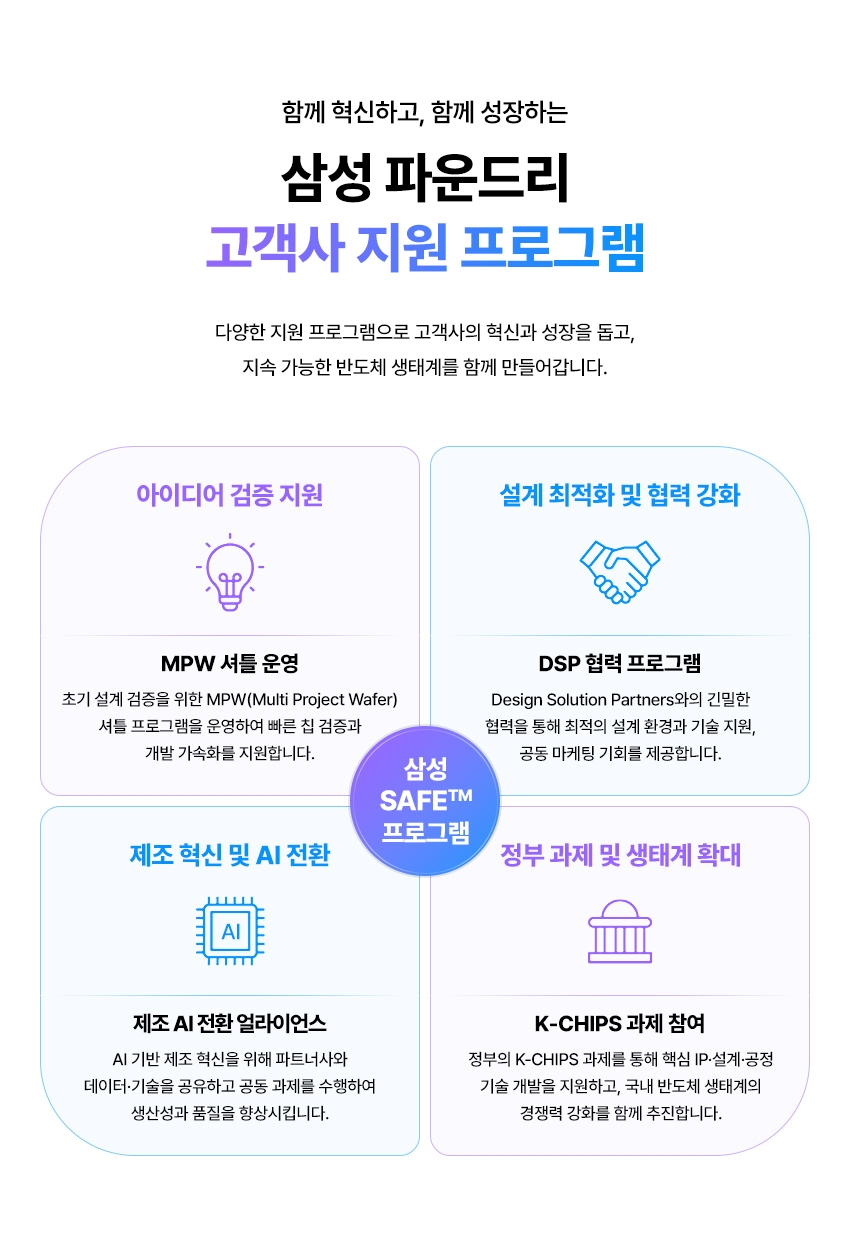

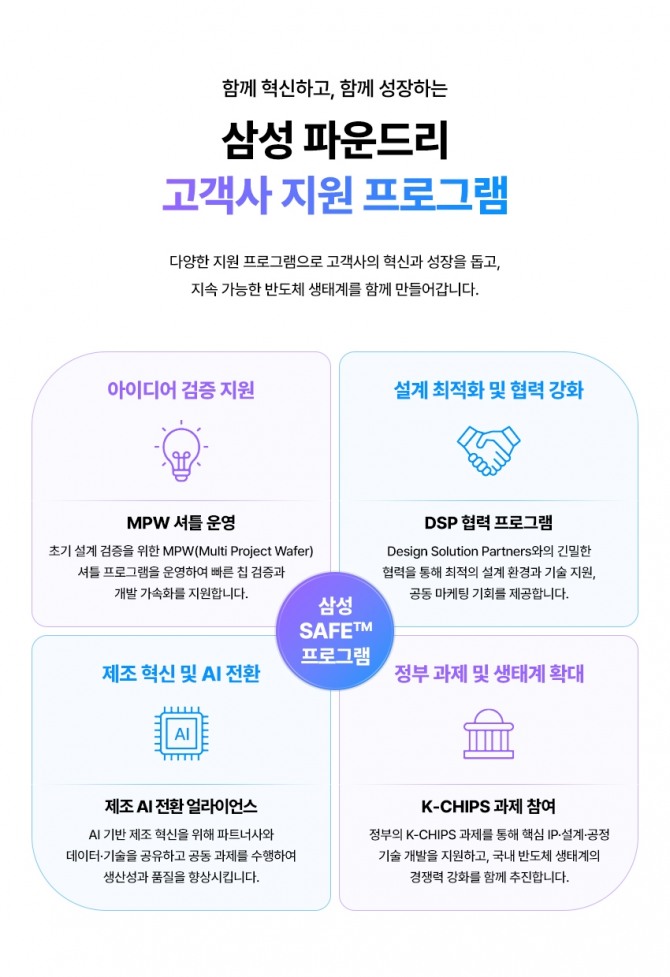

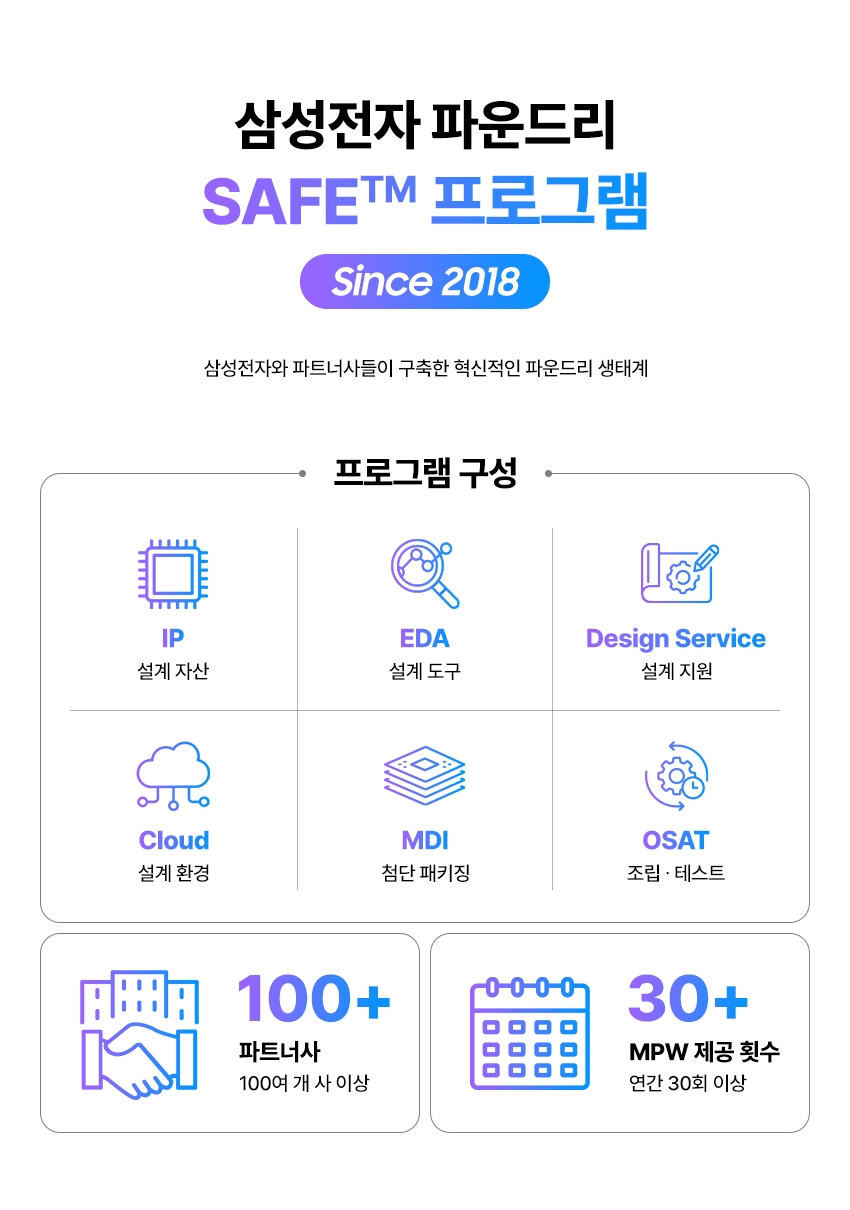

SAFE는 반도체 설계부터 최종 생산까지, 각 단계에 필요한 다양한 기술과 고객·파트너를 하나의 생태계로 연결하는 프로그램이다. 삼성전자는 첨단 반도체 생산을 위한 생태계 구축을 이번 포럼에서 강조했다.

행사에는 고객·파트너사 관계자 400여 명이 참석했다. 전자설계자동화(EDA)·설계자산(IP)·디자인솔루션(DSP)·가상설계(VDP)·첨단패키징(MDI) 분야 21개 파트너사는 부스를 마련하고 삼성의 파운드리(반도체 수탁생산) 고객들을 지원하는 다양한 솔루션을 선보였다.

AI 팹리스 기업 리벨리온과 EDA 기업 지멘스 EDA 등 주요 파트너사가 연사로 참여해 삼성전자 파운드리 공정을 활용한 AI 반도체 개발 사례와 2.5D/3D 칩 설계 지원 방안을 소개했다.




삼성전자는 반도체 생태계 협력과 함께 AI 반도체 수요 대응을 위한 공정·설계 혁신 전략을 소개했다. ‘반도체 설계·공정 최적화(DTCO)’를 비롯해 차세대 2나노(nm, 10억분의 1m) 공정 기술과 AI 반도체에 최적화된 공정 혁신 방향을 공개하며 고객의 제품 경쟁력 향상을 위한 기술 로드맵을 제시했다.
AI 반도체 성능 향상의 핵심 요소로 주목받고 있는 SRAM 기술 경쟁력 강화 방안도 공개했다. 삼성전자는 “설계와 공정을 동시에 최적화하는 DTCO 전략과 고성능 SRAM 기술을 통해 △전력 △성능 △면적 경쟁력을 지속 향상시키고 있으며, AI 반도체 고객들이 요구하는 차세대 제품 개발을 지원하고 있다”고 설명했다.




삼성전자는 산업통상부·업계와 협력해 국내 시스템반도체 생태계 조성에도 힘을 쏟고 있다. 산업통상부가 추진하는 제조 AI 전환(M.AX) 얼라이언스에 참여한데 이어 파운드리사업부는 자동차·가전·로봇·방산 분야에 필요한 저전력·고성능 온디바이스 AI 반도체 개발을 추진하고 있다.

삼성전자는 ‘멀티프로젝트웨이퍼(MPW)’ 프로그램을 통해 분과 참여 기업을 비롯한 국내 팹리스 기업들이 초기 개발 부담을 줄이고 시제품 제작과 제품 검증을 보다 효율적으로 수행할 수 있도록 지원하고 있다.

디자인 솔루션 협력 체계를 통해 국내 AI 반도체 생태계 기반을 넓혀가고 있다. 삼성전자는 산업통상부, 한국산업기술기획평가원, 한국반도체연구조합이 운영하는 K-CHIPS 사업에도 참여해 차세대 반도체 연구개발과 인재 양성에 기여하고 있다.

최근 AI 반도체 시장이 확대됨에 따라 첨단 공정 기술뿐만 아니라 생태계 구축 역량이 핵심 경쟁력으로 부상하고 있다. 공정·설계·IP·패키징 등 다양한 분야의 협력이 제품 경쟁력을 좌우하는 요소로 자리잡고 있기 때문이다.

삼성전자는 국내 시스템반도체 생태계 발전과 파운드리 경쟁력 강화를 위해 SAFE와 MPW 프로그램을 중심으로 △고객 △파트너 △산업통상부와 지속 협력할 방침이다.

신종신 삼성전자 파운드리사업부 디자인 플랫폼 개발실장은 기조연설에서 "삼성전자는 AI 수요에 대한 대응 역량을 높이는 동시에 SAFE 포럼을 활용해 고객·파트너사와 적극 소통하겠다"며 "AI·HPC 글로벌 고객사와의 협력을 본격화하는 한편 국내 시스템반도체 고객사와의 협력도 강화하고 있으며, 파운드리 생산을 넘어 국내 시스템반도체산업 플랫폼 역할을 강화하겠다"고 말했다.
